Radiosondensystem

IMK-TRO betreibt zwei Radiosondensysteme der Firma Graw (www.graw.de), mit denen der Zustand der Atmosphäre von der Grenzschicht bis zur unteren Stratosphäre untersucht werden kann. Typischerweise werden bei einer mittleren Aufstiegsgeschwindigkeit von 5 m s-1 Gipfelhöhen von 19 km erreicht. Aktuell werden Radiosonden des Typs DFM-09 verwendet.

Anwendungsbeispiele

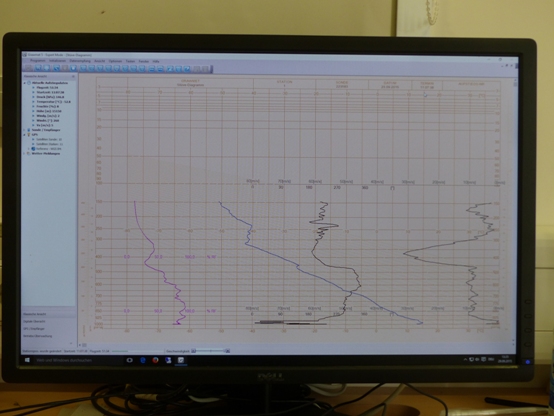

Abb.1: Verlauf des Strömungsfeld in der unteren Troposphäre vom 16. August 2014 bei Masda, Israel. Aufstiegsfrequenz 2 h Abb.2: Verlauf der spezifischen Feuchte in der unteren Troposphäre vom 16. August 2014 bei Masda, Israel. Aufstiegsfrequenz 2 h

Technische Daten (Herstellerangaben)

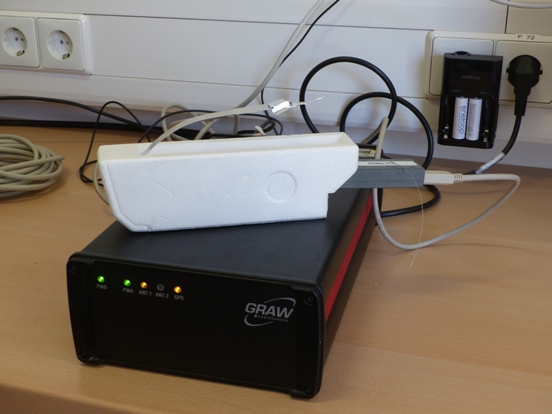

Groundstation GS-E (Receiver)
Type: DDS-based dual-conversion superheterodyne with software-defined las IF stage and demodulator
Frequency range: 400 MHz - 406 MHz
Tunig steps: 20 kHz
GPS
Channels: 20
Connections
400MHz antenna: 2
GPS antenna: 1
GPS repeater: 1
USB connection to PC: 1
USB connection to radiosonde: 1
PC Requirements
Operationg system: Windows XP/Vista/Windows 7
Interface: USB
Power supply
AC: 100 V/AC to 240 V/AC
DC: 10 V/DC to 30 V/DC
Dimensions
Size: 320 mm x 190 mm x 90 mm
Weight: 3300 g

http://www.graw.de/home/products2/groundstationequipment00/groundstationgs-e/


Radiosonde DFM-09
Weight: < 90 g, ready to start
Size: 200 mm x 42 mm x 60 mm
Battery: Dry Lithium
Activation: Switch
Wind finding: Differential GPS (20 channels)
Transmission-rate: One full data set per second
Bandwith: < 20 kHz
Frequency deviation: +/- 3 kHz
Modulation: FSK
Error correction telemetry: Code-spreading, interleaving
Temperature resolution: 0.1 °C
Temperature accuracy: < 0.2 °C
Humidity resolution: 1 % rH
Humidity accuracy: < 5 % rH
Pressure accuracy: < 0.3 hPa
Geopotential height accuracy: < 10 m
Wind speed accuracy: < 0.2 m/s
Accuracy horizontal position: < 5 m

http://www.graw.de/home/products2/radiosondes0/radiosondedfm-090/
