X-Band Dopplerradar

Das X-Band Niederschlagsradar Meteor50DX ist auf einem KFZ-Anhänger montiert und somit mobil. Es ist sowohl in der Lage, die Doppler-Geschwindigkeit der Streuer zu messen, als auch beide Polarisationsebenen (horizontal und vertikal) auszuwerten. Dabei sendet es stets gleichzeitig auf beiden Ebenen (also effektiv im 45°-Winkel) und empfängt beide Kanäle getrennt.

Damit der Anhänger nicht so groß wird, dass er als Schwerlasttransport behandelt werden muss, sind Kompromisse nötig. So arbeitet diese Radar im X-Band, d.h. bei einer Wellenlänge von 3 cm. Die Erfüllung der Rayleighbedingung (Streuer sind viel kleiner als die Wellenlänge) ist schon bei großen Tropfen nicht mehr gegeben, bei Schneeflocken und Hagel noch viel weniger. Der Durchmesser der Antenne ist (über das Radom) durch die maximale Fahrzeugbreite beschränkt. Deshalb hat der Radarstrahl eine recht große Breite von 1,35°. Die im Vergleich zu C-Band Radaren erhöhte Dämpfung der Strahlung, insbesondere im Niederschlag, ist eine weitere Beschränkung, die man in Kauf nehmen muss.

Zum Ausgleich ist das Radar sehr flexibel an Stellen einsetzbar, die von operationellen Geräten nicht oder nur schlecht abgedeckt werden können. Hier liefert es neben der Reflektivität eben auch die radiale Geschwindigkeitskomponente sowie die polarimetrischen Größen wie differentzielle Reflektivität, (spezifische) differenzielle Phase und den Korrelationskoeffizienten zwischen horizontaler und vertikaler Polarisation.

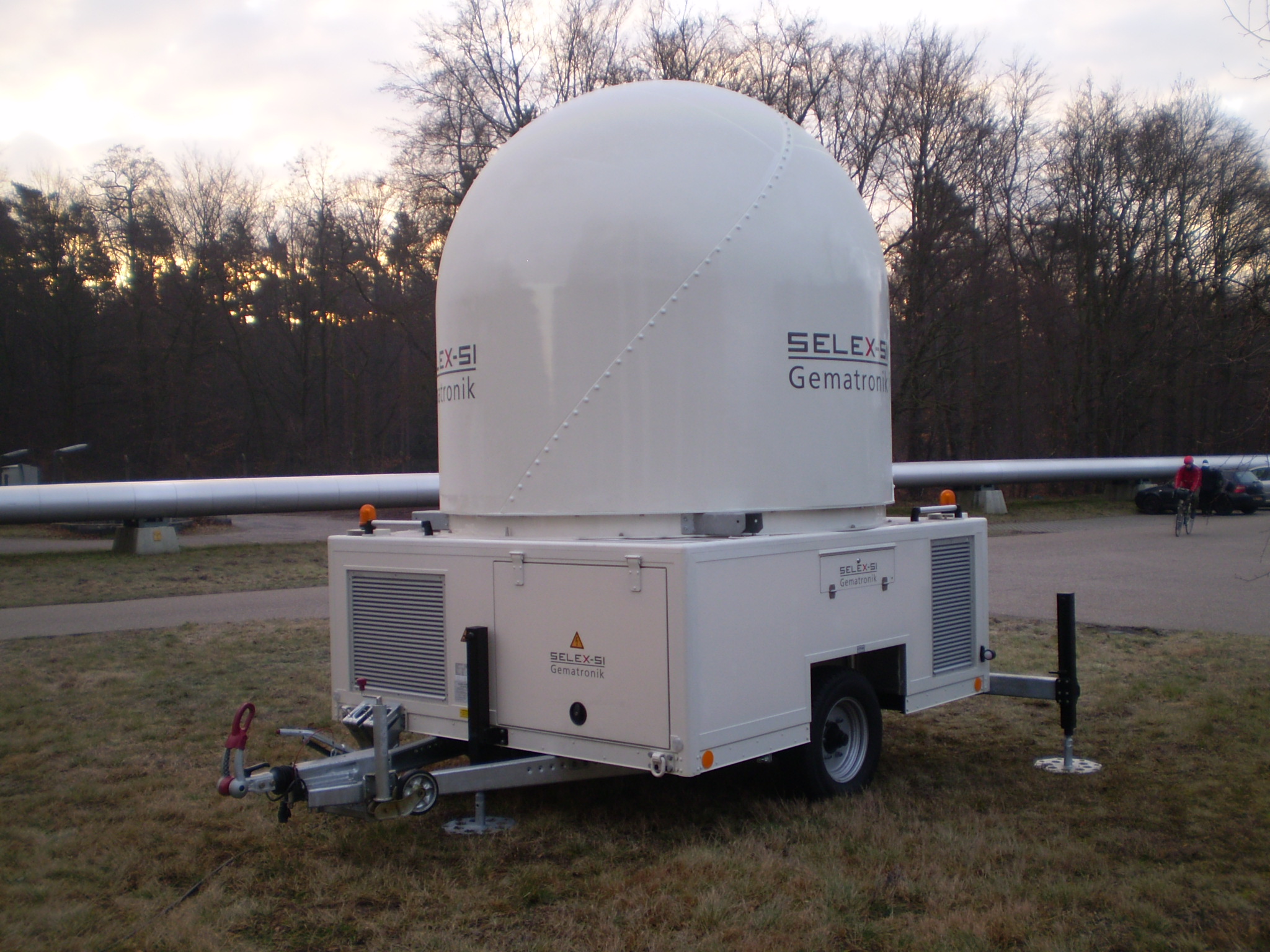

Abb.1: X-Band Niederschlagsradar Meteor50DX Abb.2: Messbeispiel aus Korsika

Technische Parameter
Sendefrequenz: 9370 MHz
Pulsmoden: 4
Pulsdauer: 0,3 μs ... 3,3 μs
PRF: 250 Hz bis 2500 Hz
Eindeutige Messweite: 60 km bis 500 km
Strahlbreite: 1,35°
Antennendurchmesser: 1,8 m
Gewinn: 42.5 dB
Azimutbereich: 0° - 360° (kontinuierlich)
Elevationsbereich: -6° - 182°
Antennengeschwindigkeit: bis zu 6 rpm
Radomverluste (1-way): 0.3 dB
Pulsleistung: 55 kW min., 75 kW typ.
MDS: -103 dBm bis -113 dBm (Abhängig von Pulsdauer)
Linear Dynamic Range: 90 dB
Gesamtgewicht: 2800 kG
Länge: 2808 mm (4530 mm mit Anhängerkupplung)
Breite: 2550 mm (3560 mm mit Stützen)
Höhe: 3891 mm
