Mikrowellenradiometer HATPRO

HATPRO (Feuchte und Temperaturprofiler)
Das IMK-TRO betreibt zwei scannende passive Mikrowellenradiometer (HATPRO, Humidity and Temperature Profiler) der Firma Radiometer Physics Gmbh. Die Geräte sind Bestandteil des KITcube und werden auf verschiedenen Messkampagnen weltweit eingesetzt.
Aus Messungen der Strahlungstemperatur in 14 Kanälen (7 Frequenzen zwischen 22 und 31 GHz (K-Band) entlang der Rotationslinie des Wasserdampfs und 7 Frequenzen entlang des Sauerstoffkomplexes zwischen 51 und 58 GHz (V-Band)) werden Temperatur- und Feuchteprofile sowie der integrierte Flüssigwassergehalt (LWP) und der integrierte Wasserdampfgehalt (IWV) abgeleitet. Zusätzlich wird die Temperatur der Wolkenuntergrenze aus Messungen mit einem Infrarotradiometer bestimmt.
Weitere Informationen: www.radiometer-physics.de

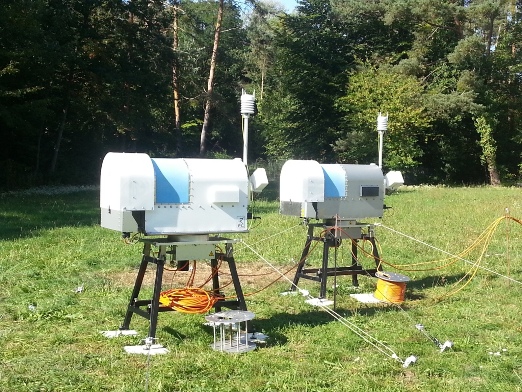

Hatpro



Messbeispiel

Die beiden Grafiken zeigen Messungen am 23. September 2012 in Corte auf der Insel Korsika während der Messkampagne HyMeX. In der linken Grafik ist die zeitliche Entwicklung der potentiellen Temperatur dargestellt und in der rechten Grafik der zeitliche Verlauf des IWV.




Technische Details (Herstellerangaben)
Gerätetyp: Passives Mikrowellenradiometer
Hersteller: Radiometer Physics GmbH
Frequenzen: K-Band: 22.24 GHz, 23.04 GHz, 23.84 GHz, 25.44 GHz, 26.24 GHz, 27.84 GHz, 31.4 GHz
V‐Band: 51.26 GHz, 52.28 GHz, 53.86 GHz, 54.94 GHz, 56.66 GHz, 57.3 GHz, 58.0 GHz
Bandbreite: 2000 MHz @ 58,0 GHz, 1000 MHz @ 57,3 GHz, 600 MHz @ 56,66 GHz, 230 MHz @ anderen Frequenzen
Temperaturprofil: Vertikale Auflösung:
BL‐Mode: 50 m (range 0‐1200 m)
Z‐Mode: 200 m (range 1200‐5000 m); 400 m (range 5000‐10000 m)
Genauigkeit:
0,25 K RMS (range 0-500 m)
0,50 K RMS (range 500-1200 m)
0,75 K RMS (range 1200-4000 m)
1,00 K RMS (range 4000-10000 m)
Feuchteprofil: Vertikale Auflösung:
200 m (range 0-2000 m)
400 m (range 2000-5000 m)
800 m (range 5000-10000 m)
Genauigkeit:
0,4 g/m³ RMS (absolute Feuchte)
5% RMS (rel. Feuchte)
LWP: Genauigkeit: +/- 20 g/m²
Rauschen: 2 g/m² RMS)
IWV: Genauigkeit: +/-0,2 kg/m²
Rauschen: 0,05 kg/m² RMS
Gewicht: 60 kg (ohne Gebläse)
Abmessungen: 63 x 36 x 90 cm³
